지중 공기 열교환(Earth-to-Air Heat Exchanger, EAHE) 시스템은 최근 패시브하우스(Passive House), 고기밀·고단열 건축(High Performance Building), 저에너지 건축(Low Energy Building) 분야에서 외기 처리 에너지를 절감할 수 있는 수동형(passive) 공조 기술로 다시 주목받고 있다. 이 시스템은 외기를 지중 배관을 통해 통과시켜 여름에는 예냉(precooling), 겨울에는 예열(preheating)함으로써 환기 부하를 줄이고 HVAC 시스템의 에너지 효율을 향상시키는 것을 목적으로 한다.
그러나 EAHE 시스템은 오랫동안 위생 문제와 관련된 논쟁의 대상이 되어 왔다. 특히 지중 배관 내부는 상대적으로 높은 습도와 안정된 온도를 유지하며, 여름철에는 응축수(condensation)가 발생할 가능성이 높기 때문에 일부에서는 곰팡이·박테리아·바이오필름(biofilm)의 서식 환경이 될 수 있다는 우려를 제기해 왔다. 실제로 응축수와 먼지, 유기물 축적이 결합될 경우 미생물 성장 기반(substrate)이 형성될 가능성이 존재하며, 이는 실내 공기질(Indoor Air Quality, IAQ) 문제로 이어질 수 있다.
반면 실제 연구 결과는 보다 복합적인 양상을 보여준다. ETH Zurich 환경위생연구소의 연구에서는 지중 배관을 통과한 이후 공기 중 생존 가능한 곰팡이 포자 및 박테리아 농도가 오히려 감소하는 경향이 확인되었다. 특히 긴 배관, 낮은 유속, 대형 시스템, 프리필터 적용 조건에서는 공기 중 미생물 감소 효과가 더욱 크게 나타났다. 이는 공기 중 포자가 이동 과정에서 침전(sedimentation) 및 관성충돌(impaction)에 의해 배관 벽면과 바닥에 부착되기 때문으로 해석된다.
그러나 동시에 중요한 사실도 확인되었다. 공기 중 생존 가능한 미생물 농도는 감소했지만, 배관 내부 먼지에서는 높은 농도의 포자와 알레르겐이 축적되었으며, 일부 알레르겐은 공급 공기(supply air)에서도 검출되었다. 즉, “생존 가능한 미생물 감소”와 “완전한 위생 안전성”은 동일한 개념이 아니며, 장기적인 유지관리와 위생 설계가 매우 중요하다는 점이 확인된 것이다.
지중 공기 열교환(Earth-Air Heat Exchanger) 시스템의 미생물 거동과 위생 안정성에 관한 기술 보고서
— 스위스 ETH Zurich 논문 기반 분석 및 건축설비 관점 해석 —
1. 보고서 개요
본 보고서는 ETH Zurich 환경위생연구소의 논문:
“MICROBIAL INVESTIGATIONS AND ALLERGEN MEASUREMENTS IN GROUND-COUPLED EARTH-TO-AIR HEAT EXCHANGERS”
를 기반으로, 지중 매설 공기-대지 열교환기(Earth-to-Air Heat Exchanger, EAHE)의 미생물 거동과 위생적 안정성을 분석한 것이다.
특히 다음 사항에 초점을 두었다.
•
지중 배관 내부 미생물 증식 가능성
•
시스템 규모와 공기 유량이 미생물 감소에 미치는 영향
•
단독주택과 대형 건물 시스템 간 차이
•
HVAC 설계 및 패시브하우스 실무 적용성
•
장기 운영 시 위생 리스크
2. 연구 배경
지중 공기 열교환 시스템은 외기를 지중 배관을 통해 통과시켜:
•
여름에는 예냉(Pre-cooling)
•
겨울에는 예열(Pre-heating)
하는 수동형(passive) 공조 기술이다.
스위스에서는:
•
단독주택
•
학교
•
사무실
•
상업시설
등 다양한 건물에서 적용되어 왔다.
3. 위생 문제 제기 배경
지중 배관 시스템은 다음 조건을 가진다.
항목 | 특징 |
상대습도 | 매우 높음 |
온도 | 연중 안정적 |
결로 가능성 | 존재 |
먼지 축적 | 가능 |
청소 난이도 | 높음 |
이러한 환경은 일반적으로:
미생물 성장 가능성이 존재하는 조건
으로 간주된다.
특히:
•
응축수(condensation)
•
고인 물(standing water)
•
유기 먼지 축적
은 곰팡이와 세균의 서식 기반이 될 수 있다.
4. 연구 방법
연구는 총 12개의 지중 공기 시스템에서 수행되었다.
조사 대상
구분 | 내용 |
단독주택 | 4개 |
대형 건물 | 8개 |
용도 | 학교·사무실·상업시설 등 |
배관 재질 | 플라스틱·콘크리트 |
사용 연수 | 1~13년 |
5. 핵심 연구 결과
5.1 생존 가능한 미생물 농도 감소
연구 결과:
지중 배관을 통과한 이후 공기 중 생존 가능한 곰팡이 포자 및 박테리아 농도는 감소하였다.
특히:
•
공급 공기(supply air)
에서는
•
외기에 비해 매우 낮은 농도
가 측정되었다.
5.2 대형 건물 시스템에서 감소 효과 증가
논문에서 가장 중요한 관찰 중 하나는:
대형 시스템이 단독주택보다 미생물 감소 효과가 더 컸다는 점이다.
6. 대형 시스템이 더 유리했던 이유 분석
논문은 직접적인 원인 분석을 완전히 수행하지는 않았으나,
측정 데이터와 HVAC 공학적으로 다음과 같은 해석이 가능하다.
6.1 긴 배관 길이에 의한 침전 효과 증가
대형 건물 시스템은 일반적으로:
•
더 긴 지중 배관
•
다수의 곡관(elbow)
•
긴 체류 경로
를 가진다.

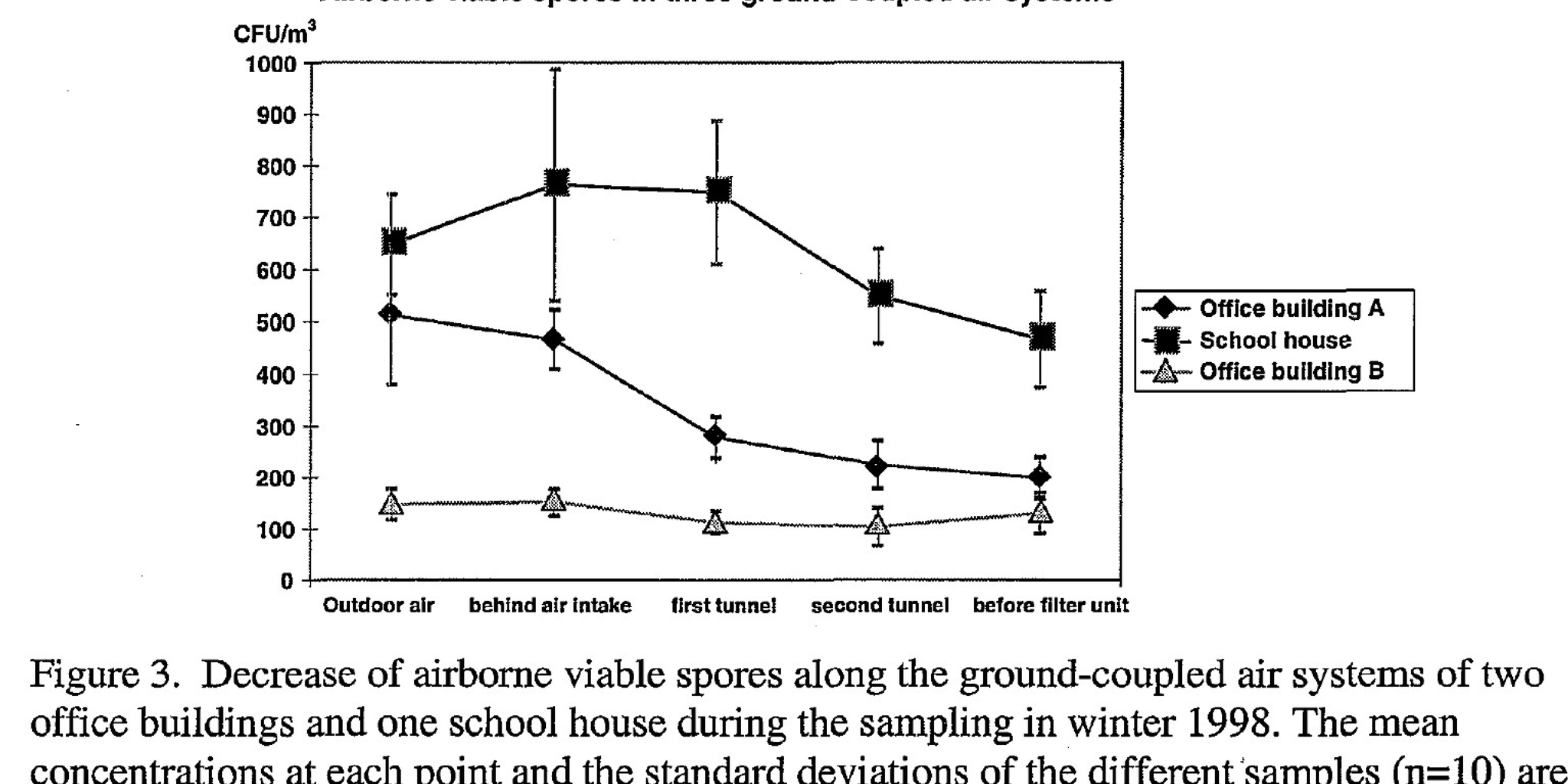

논문 Figure 3에서는:
•
외기
•
흡입구 후단
•
첫 번째 터널
•
두 번째 터널
•
필터 직전
으로 갈수록 포자 농도가 점진적으로 감소하였다.
이는:
공기 중 포자가 이동 과정에서 배관 벽면 및 바닥에 지속적으로 침전되었음을 의미한다.
6.2 관성충돌(Impaction) 및 중력침강(Sedimentation)
곰팡이 포자는 기체가 아니라:
에어로졸 입자(Aerosol Particle)
이다.
따라서:
•
방향전환
•
곡관
•
유속 변화
구간에서 관성충돌이 발생한다.
특히:
•
Cladosporium
•
Alternaria
같은 비교적 큰 포자는:
•
긴 배관
•
곡관
•
저속 흐름
에서 더 쉽게 벽면에 부착된다.
논문은 실제로:
포자가 배관 벽과 바닥에 침전되었다고 기술한다.
6.3 낮은 유속과 긴 체류시간
대형 시스템은 일반적으로:
•
더 큰 덕트 단면적
•
더 낮은 유속
을 가진다.
유속 감소는:
공기 체류시간 증가
를 의미한다.
체류시간이 길어질수록:
•
포자의 침전 가능성
•
벽면 부착 가능성
이 증가한다.
반면 단독주택은:
•
짧은 배관
•
작은 직경
•
상대적으로 빠른 유속
을 가지므로,
포자의 침전 시간이 부족할 가능성이 크다.
6.4 프리필터 효과
논문은 일부 대형 건물이:
외기 흡입구에 coarse filter(조필터)
를 설치하고 있었다고 보고한다.
이 시스템은:
•
배관 내 먼지 축적이 적었고,
•
공기 중 포자 농도도 더 낮았다.
이는:
프리필터 설치가 배관 내부 위생 유지에 매우 중요함
을 의미한다.
7. 중요한 역설: 공기 중 농도는 감소하지만 배관 내부 축적은 증가
연구 결과:
•
공기 중 포자 농도는 감소했지만,
•
배관 내부 먼지에서는 높은 포자 농도가 검출되었다.
특히:
배관 끝단 먼지에서 더 높은 농도
가 측정되었다.
이는:
•
공기 정화 효과가 발생하는 동시에,
•
미생물이 배관 내부에 축적되고 있다는 의미이다.

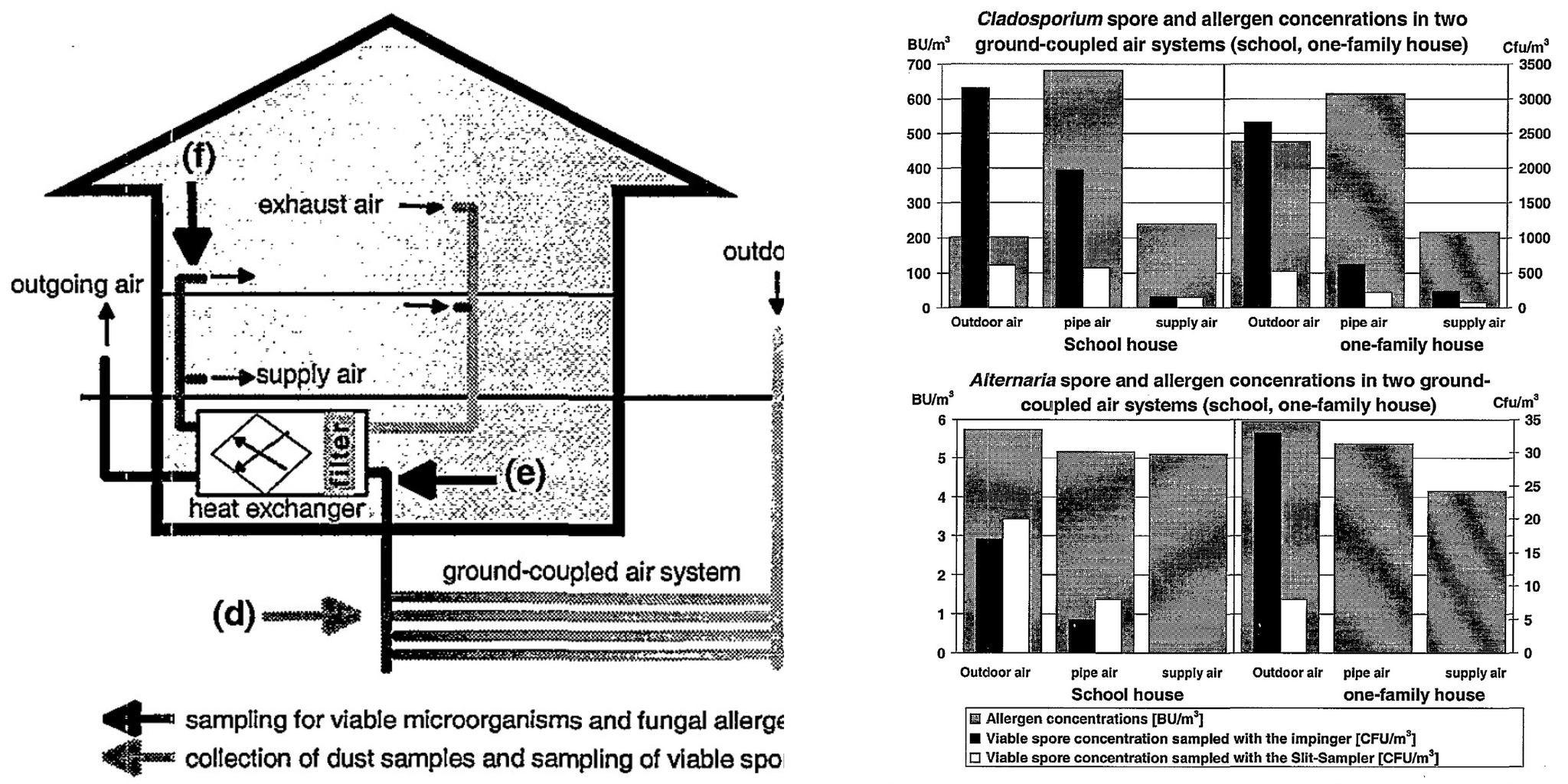

8. 알레르겐 문제
매우 중요한 점은:
살아있는 포자가 줄어들어도 알레르겐은 남을 수 있다는 사실이다.
논문에서는:
•
공급 공기 내 생존 포자는 거의 없어도,
•
Cladosporium 및 Alternaria 알레르겐은 검출되었다.
즉:
•
미생물 생존성 감소
≠
•
완전한 위생 안전성
은 아니라는 의미이다.
9. 현대 HVAC 관점에서의 해석
이 논문은:
“지중 배관 = 세균 배양기”
라는 단순한 주장과는 다르다.
실제 결과는:
•
생존 가능한 미생물은 감소
•
그러나 알레르겐 일부는 잔존
•
장기적으로 배관 내부 축적 가능성 존재
였다.
즉 실무적으로 중요한 것은:
배관 존재 자체가 아니라 유지관리 가능성
이다.
10. 현대 건축설비 관점의 핵심 설계 조건
지중 공기 열교환 시스템을 실제 적용하려면 다음 요소가 필수적이다.
10.1 응축수 배수
가장 중요하다.
배관 내부 저점(low point)에:
•
응축수
•
고인 물
이 발생하면:
•
바이오필름 형성
•
곰팡이 성장
가능성이 급격히 증가한다.
따라서:
1~2% 이상의 경사와 드레인 시스템이 필수적이다.
10.2 프리필터 설치
외기 흡입구에는:
•
벌레망
•
G4~MERV8 수준 프리필터
가 필요하다.
이는:
•
먼지 축적 감소
•
유기물 공급 감소
효과를 가진다.
10.3 청소 가능성(Maintainability)
현대 설계에서 가장 중요한 요소 중 하나이다.
필수 요소:
•
점검구
•
내시경 검사 가능성
•
세척 접근성
이 확보되어야 한다.
10.4 기밀성(Airtightness)
배관 누설은:
•
토양가스
•
라돈(Radon)
•
지하수 오염물
유입 문제를 만들 수 있다.
따라서:
완전 기밀 시공이 중요하다.
결론
본 논문은:
•
지중 공기 열교환 시스템이 반드시 위험한 시스템은 아니며,
•
오히려 공기 중 생존 가능한 미생물 농도를 감소시킬 수 있음을 보여준다.
특히:
•
긴 배관
•
낮은 유속
•
큰 시스템 규모
•
프리필터 존재
는 미생물 감소 효과를 증가시켰다.
그러나 동시에:
•
미생물 및 먼지가 배관 내부에 축적되며,
•
알레르겐은 일부 잔존할 수 있다.
따라서 지중 공기 열교환 시스템의 핵심은:
“배관 자체”가 아니라
“배수·필터·기밀·청소 가능성·유지관리 체계”
에 있다고 결론지을 수 있다.
