지속적인 에너지 소비 증가와 건축물 부문의 탄소배출 문제는 현대 건축 및 설비 설계 분야에서 가장 중요한 과제로 인식되고 있으며, 특히 냉난방 및 환기 시스템에서 발생하는 높은 에너지 부하는 건물 운영비 증가뿐 아니라 화석연료 의존도 심화와 온실가스 배출 확대의 주요 원인으로 지적되고 있습니다. 이에 따라 최근의 건축 환경은 단순히 기계설비의 효율을 향상시키는 수준을 넘어, 자연 에너지를 적극 활용하여 건축물 자체의 열적 성능을 향상시키는 패시브(Passive) 기반 설계 전략으로 전환되고 있으며, 그 과정에서 지중의 안정적인 온도 특성을 활용하는 지중 공기 열교환 시스템(Earth to Air Thermal Exchanger, EATEX)은 저에너지 건축과 패시브하우스(Passive House) 분야에서 중요한 기술적 대안으로 주목받고 있습니다.
EATEX 시스템은 외기를 지중에 매설된 파이프 내부로 통과시켜 토양과의 열교환을 유도함으로써 여름철에는 외기를 예냉(Pre-cooling)하고 겨울철에는 예열(Pre-heating)하는 방식으로 작동하며, 이를 통해 기계식 냉난방 장치의 부하를 감소시키고 환기 에너지 절감 효과를 확보할 수 있다는 장점을 가지고 있습니다. 특히 지중 온도는 외기 환경에 비해 연중 변동 폭이 작고 비교적 일정하게 유지되기 때문에, 적절한 설계가 이루어질 경우 건물의 열적 안정성 향상과 함께 에너지 소비 저감 효과를 동시에 기대할 수 있습니다.
그러나 EATEX 시스템의 실제 성능은 단순히 파이프를 지중에 매설하는 것만으로 확보되지 않으며, 토양의 열전도율과 함수율, 파이프 재질과 직경, 매설 깊이와 길이, 공기 유속, 응축수 처리 방식, 배치 형태 및 운전 제어 전략 등 다양한 요소들의 복합적인 상호작용에 의해 결정됩니다. 특히 고온다습한 기후에서는 파이프 내부 결로(condensation) 및 미생물 성장 가능성이 중요한 설계 이슈로 작용할 수 있으며, 배수 및 유지관리 계획이 적절히 수립되지 않을 경우 오히려 실내 공기질 악화와 성능 저하를 초래할 수 있습니다. 따라서 EATEX 시스템은 단순한 친환경 기술이 아니라, 열환경·토질·환기·설비·위생 설계를 통합적으로 고려해야 하는 복합 열환경 시스템으로 이해될 필요가 있습니다.
본 글은 캐나다 천연자원부(Natural Resources Canada) 산하 CanmetENERGY에서 발간한 「Earth to Air Thermal Exchanger (EATEX) Design Principles and Concept Design Tool」 문서를 기반으로, 지중 공기 열교환 시스템의 기본 원리와 설계 개념, 주요 성능 변수 및 적용 특성을 정리하고, 실제 설계 과정에서 고려되어야 하는 기술적 요소들을 종합적으로 검토하는 것을 목적으로 하고 있습니다. 또한 EATEX 시스템이 가지는 에너지 절감 가능성과 한계, 그리고 기후 조건 및 건축 유형에 따른 적용 적합성을 객관적인 기술 자료와 함께 분석함으로써, 향후 저에너지 건축 및 패시브 건축 설계에서 활용 가능한 실질적 설계 방향을 제시하고자 합니다.
Earth to Air Thermal Exchanger(EATEX) 설계 원리 및 개념 설계 도구
문서 번역 (요약·기술 번역)
원문:
Earth to Air Thermal Exchanger (EATEX) – Design Principles and Concept Design Tool
CanmetENERGY, Natural Resources Canada (2021)
1. 개요 (Abstract)
지중 공기 열교환기(Earth to Air Thermal Exchanger, EATEX)는 환기 공기 또는 공정 공기를 예열(preheating)·예냉(precooling)하는 수동형(passive) 시스템이다. 이를 통해 전기 및 화석연료 사용을 줄일 수 있다.
성능은 다음 요소들의 상호작용에 의해 결정된다.
•
파이프 재질
•
파이프 길이·직경·배치
•
매설 깊이
•
토양 상태
•
외기 온도
•
태양 복사
•
공기 유량 및 속도
•
팬 특성
•
운전 스케줄
본 문서는:
1.
EATEX의 기본 설계 원리 설명
2.
복합 에너지 시뮬레이션 기반 성능 분석
3.
캐나다 기후 조건용 초기 설계 도구 제공
을 목적으로 한다.
2. EATEX 정의 및 목적
EATEX는 지중의 비교적 안정된 온도를 이용하여 외기를 예열 또는 예냉하는 시스템이다.
•
겨울: 외기를 예열
•
여름: 외기를 예냉
열교환은 매설된 지중 파이프 내부 공기와 주변 토양 사이에서 발생한다.
문서는 EATEX를 다음과 같이 정의한다.
“A relatively passive means of preheating and precooling ventilation and process air.”
(환기 및 공정 공기를 예열·예냉하는 비교적 수동적인 시스템)
3. EATEX 유형
3.1 Open Loop System (개방형)
외기를 직접 지중 파이프로 유입하여 실내로 공급한다.
특징:
•
환기 공기 예냉·예열 목적
•
건물 배기 공기와 분리
주요 적용:
•
일반 건축
•
패시브하우스
•
환기 시스템 연계
3.2 Closed Loop System (폐쇄형)
건물 내부 공기를 재순환시켜 지중에서 열교환한다.
특징:
•
건물 열을 지중으로 방출
•
냉방 목적
4. 토양(Soil)의 중요성
문서는 토양을 EATEX의 핵심 열원 및 열싱크(heat source/sink)로 정의한다.
성능에 영향을 주는 요소:
•
토양 종류
•
함수율(moisture content)
•
다짐(compaction)
•
밀도
•
열전도율(conductivity)
•
열확산율(diffusivity)
5. 지중 온도 특성
문서 핵심 내용:
•
지중 2m 이상 깊이에서는 온도가 비교적 일정
•
연평균 외기온과 유사한 수준 유지
즉:
•
여름에는 외기보다 차갑고
•
겨울에는 외기보다 따뜻하다.
6. 토양 함수율(Moisture)의 영향
함수율 증가 시:
•
열전도율 증가
•
열전달 성능 향상
특히:
•
습윤 모래(compacted wet sand)가 높은 성능을 보임
문서에서는:
•
다짐된 모래(compacted sand)가 열전달을 최대 28% 향상시켰다고 설명한다.
7. 매설 깊이(Depth)
권장 깊이:
•
최소 1.5m
•
이상적 3~5m
5m 이상은 추가 성능 향상이 거의 없음.
핵심:
•
얕을수록 외기 영향 증가
•
깊을수록 온도 안정화
8. 파이프 직경(Diameter)
문서는 다음 사실을 설명한다.
소구경 파이프
장점:
•
공기와 벽면 접촉면 증가
•
열교환 효율 증가
단점:
•
압력손실 증가
•
팬 동력 증가
대구경 파이프
장점:
•
대유량 처리 가능
단점:
•
중심부 공기가 벽면과 접촉 부족
•
열교환 효율 저하
권장 직경:
•
0.15~0.25m 범위

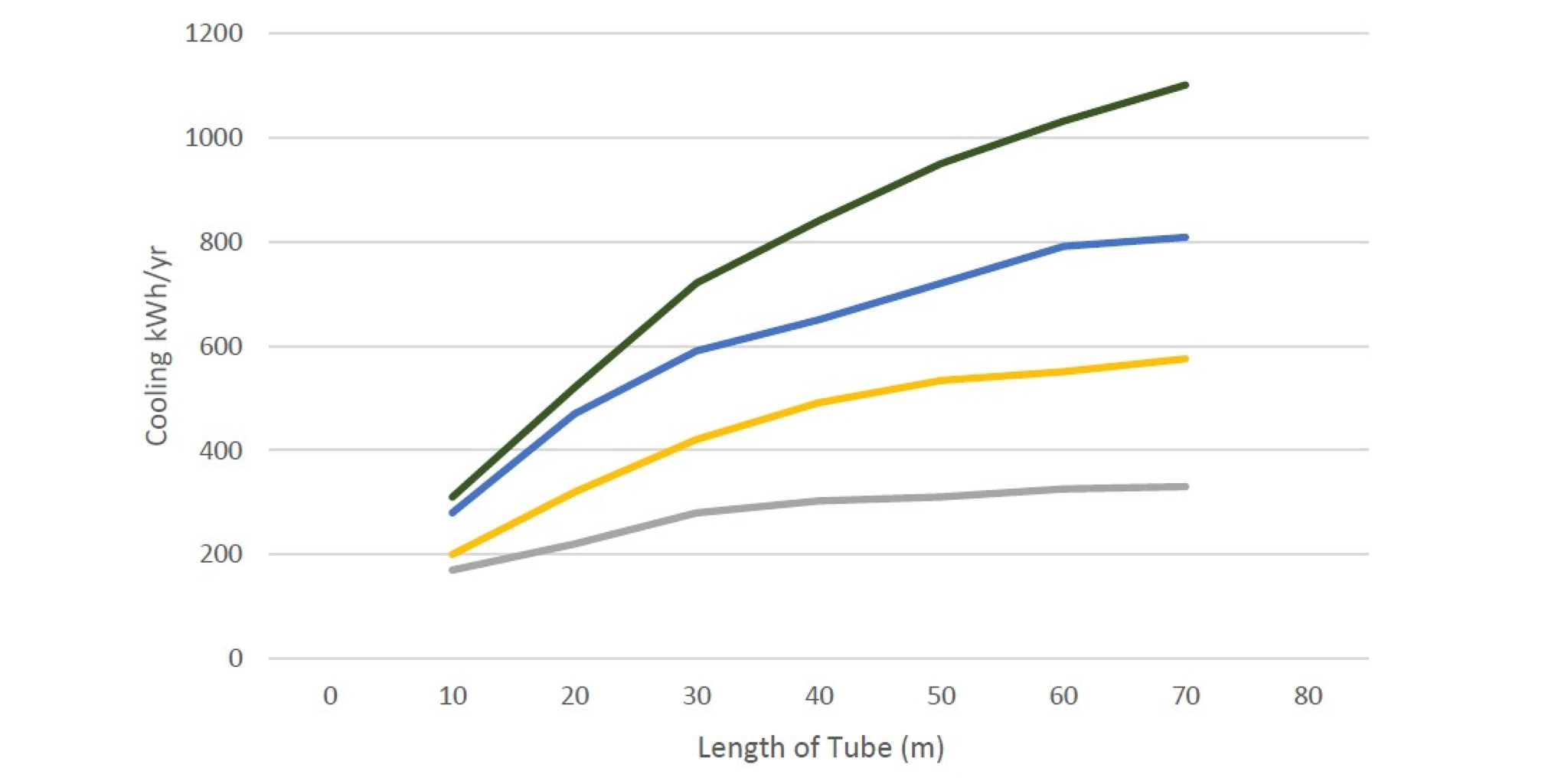

9. 파이프 길이(Length)
문서 핵심:
•
10m 이하: 권장하지 않음
•
30~40m: 실질적 성능 확보
•
70m 이후: 성능 증가 둔화
즉:
길이가 무한히 길수록 좋은 것이 아니다.
10. 재료(Material)
사용 재료:
•
PVC
•
Polyethylene(PE)
•
Concrete
•
Steel
•
Clay
재료 관련 핵심 권고
리브형(ribbed) 파이프 문제
응축수(condensation)가 고일 가능성이 높다.
결과:
•
곰팡이
•
박테리아
•
위생 문제
배수 설계 중요성
문서 권장:
•
최소 2% 경사
•
응축수 배출 시스템 필수
라돈(Radon) 주의
배수 구멍 있는 파이프 사용 금지 권고.
이유:
•
라돈 유입 위험
11. 공기 속도(Air Velocity)
공기 속도 증가 시:
•
총 열전달량 증가
•
단위 공기당 온도 변화 감소
즉:
•
빠른 유량 = 대용량 처리
•
느린 유량 = 큰 온도 변화
권장 속도:
•
약 2m/s
12. 운전 및 제어(Control)
문서 권장 사항:
외기 조건이 실내 조건과 유사할 경우:
•
EATEX bypass 가능
이유:
•
불필요한 냉각·가열 방지
13. 배치(Layout)
가능한 형상:
•
직선형
•
Serpentine
•
건물 외곽 루프
•
다중 병렬 배치
다중 파이프 간격:
•
최소 1배 직경
•
이상적 1m 수준
14. 결로 및 위생 문제
문서에서 매우 중요하게 다루는 부분.
핵심 내용:
•
응축수는 대부분 기후에서 발생 가능
•
배수 및 건조 전략 필요
대응 방법:
•
배수구
•
응축수 펌프
•
UV 살균
•
항균 내피
•
경사 배관
15. 설계 권장 절차
문서 권장 설계 순서:
1.
환기량 결정
2.
직경 선정
3.
파이프 수량 결정
4.
배치 계획
5.
배수 계획
6.
길이 결정
7.
깊이 결정
8.
굴착 계획
9.
재료 선택
10.
팬 압력 계산
11.
제어전략 수립
16. 문서의 핵심 결론
이 문서 전체를 관통하는 핵심은 다음이다.
EATEX는:
•
“독립 냉방 시스템”이 아니라
•
“환기 공기 예냉·예열 시스템”
이라는 점이다.
그리고 성공 조건은:
•
적절한 토양
•
충분한 깊이
•
배수 설계
•
응축수 제어
•
적절한 공기속도
•
유지관리
에 달려 있다.
원문 문서:
Earth to Air Thermal Exchanger (EATEX) Design Principles and Concept Design Tool
Natural Resources Canada (2021)
