지중 공기 열교환(Earth-to-Air Heat Exchanger, EAHE) 시스템은 최근 패시브하우스(Passive House), 고기밀·고단열 건축(High Performance Building), 저에너지 건축(Low Energy Building) 분야에서 다시 주목받고 있는 수동형(passive) 공조 기술 중 하나이다. 이 시스템은 지중의 비교적 안정된 온도를 활용하여 외기를 예열(preheating) 또는 예냉(precooling)함으로써 환기 에너지 부하를 줄이고, 건물의 전체 냉난방 효율을 향상시키는 것을 목적으로 한다.
특히 현대 건축은 기밀성(airtightness)이 크게 향상되면서 자연환기(natural ventilation)에 의존하기 어려워졌고, 이에 따라 기계환기(mechanical ventilation)와 외기 품질 관리의 중요성이 급격히 증가하고 있다. 이러한 흐름 속에서 EAHE는 외기를 실내로 직접 공급하기 전에 지중을 통해 열적으로 안정화시키는 비교적 단순하면서도 에너지 효율이 높은 기술로 평가받고 있다.
그러나 지중 배관 내부는 상대적으로 높은 습도와 안정된 온도를 유지하는 특성을 가지며, 여름철에는 응축수(condensation)가 발생할 가능성이 높다. 이로 인해 일부에서는 지중 공기 시스템이 곰팡이·박테리아·바이오필름(biofilm)의 서식 환경이 될 수 있다는 우려도 지속적으로 제기되어 왔다. 특히 배관 내부에 먼지와 유기물이 축적될 경우, 응축수와 결합하여 미생물 성장 기반(substrate)을 형성할 가능성이 존재한다.
지중 매설 공기-대지 열교환기에서의 미생물 조사 및 알레르겐 측정」
MICROBIAL INVESTIGATIONS AND ALLERGEN MEASUREMENTS IN GROUND-COUPLED EARTH-TO-AIR HEAT EXCHANGERS
지중 매설 공기-대지 열교환기(Earth-to-Air Heat Exchanger)에서의 미생물 조사 및 알레르겐 측정
B. Flückiger, C. Monn
취리히 연방공과대학교(ETH Zurich)
위생 및 응용생리학 연구소 환경위생부
1. 초록(Abstract)
스위스의 많은 주거 및 업무용 건물에서는 외기를 예냉(pre-cooling) 또는 예열(pre-heating)하기 위해 다양한 형태의 지중 매설 공기-대지 열교환 시스템이 설치되어 왔다.
이러한 시스템은 기술적·에너지적 측면에서 많은 장점을 가진다.
본 연구의 목적은:
•
지중 배관 내부에서 미생물 증식이 발생하는지,
•
그리고 인체 건강에 유해한 영향이 고려되어야 하는지를 확인하는 것이었다.
연구 결과:
•
배관을 따라 이동하는 동안 살아있는 박테리아 및 곰팡이 포자 농도가 크게 감소하였고,
•
급기(supply air) 내 농도는 외기(outdoor air)에 비해 매우 낮았다.
그러나 곰팡이 알레르겐은:
•
생존 가능한 포자 수가 거의 없거나 매우 적은 경우에도,
•
급기 내에서 여전히 검출되었다.
본 연구 결과에 따르면:
지중 매설 공기-대지 열교환기의 운영은 허용 가능한 수준이다.
다만:
정기적인 점검 및 청소가 수행되어야 한다.
2. 서론(Introduction)
현대적인 에너지 개념을 적용한 많은 건물은 기계환기(mechanical ventilation)를 갖추고 있다.
스위스에서는:
•
외기를 사전 처리(preconditioning)하기 위해,
•
열회수장치(heat recovery unit)와 결합된 지중 공기 시스템이 설치되어 왔다.
다양한 규모와 용도의 건물:
•
단독주택
•
공동주택
•
상업시설
등에서는 외기가:
•
건물 하부
또는
•
굴착부 주변
에 매설된 배관 시스템을 통과한다.
이러한 배관 시스템은:
•
크기
•
설계
•
배관 재질(플라스틱 또는 콘크리트)
•
열회수장치 필터 품질
등에서 차이를 가진다.
배관 내부는:
•
상대습도(relative humidity)가 매우 높고,
•
온도는 비교적 안정적
이기 때문에,
지중 공기 시스템의 위생 문제에 대한 우려가 제기되어 왔다.
기존 환기 시스템 연구에서는:
•
미생물 오염이 불쾌감이나 건강 문제를 유발한 사례가 다수 보고되었다.
환기 시스템 내부 미생물 증식의 핵심 요인은:
수분(water availability)
으로 알려져 있다.
지중 배관 시스템에서는:
•
응축(condensation)이 발생하고,
•
일부 시스템에서는 고인 물(standing water)이 관찰되었다.
따라서:
•
배관 내부에 축적된 먼지가 영양원(substrate)이 되므로,
•
미생물 증식 가능성을 고려해야 한다.
본 연구의 목적은:
•
실제 지중 공기 시스템 내부에서 미생물 증식이 발생하는지,
•
공급 공기가 오염되어 건강 위해를 유발할 수 있는지
를 확인하는 것이었다.
이를 위해:
•
다양한 지중 공기 시스템에서 생존 가능한 포자 및 박테리아를 조사하는 단면 연구(cross-sectional study)
•
세 개 건물에 대한 1년간 장기 연구
가 수행되었다.
추가적으로:
•
Alternaria
•
Cladosporium
등 주요 야외 곰팡이의 알레르겐 농도를 네 개 시스템에서 반복 측정하였다.
초기 조사에서:
•
매설 배관을 통과한 뒤 공기 중 포자 농도가 크게 감소하는 현상이 발견되었기 때문에,
•
침전된 미생물의 거동(fate)을 이해하기 위해 알레르겐 측정을 수행하였다.
3. 연구 방법(Methods)
총 12개의 지중 매설 공기-대지 열교환 시스템을 조사하였다.

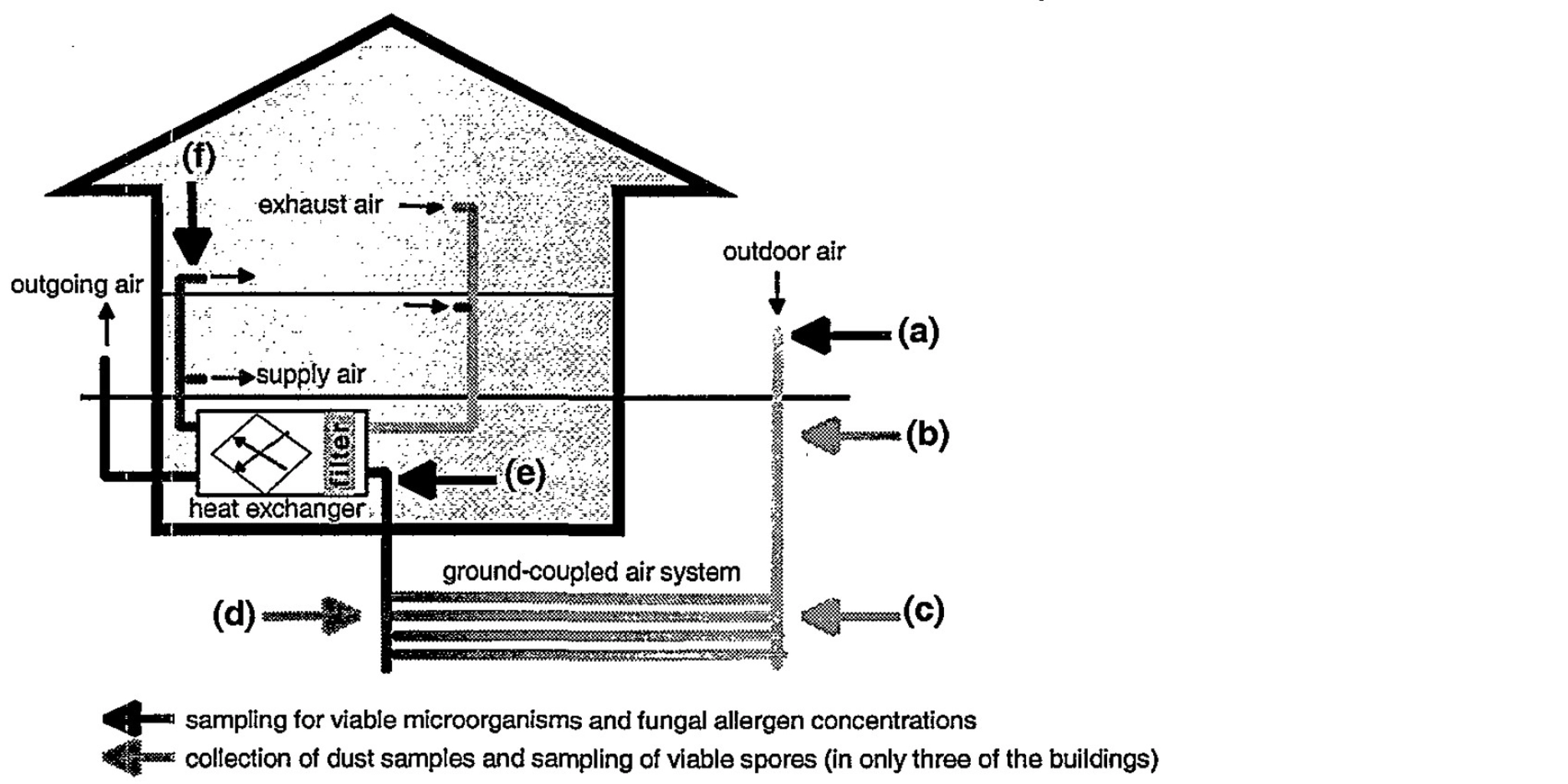

측정 위치:
•
외기(a)
•
지중 배관 끝단 공기(e)
•
공급 공기(f)
였다.
선정된 건물은:
•
스위스에 설치된 다양한 지중 공기 시스템의 대표성을 가지도록 구성되었다.
포함된 건물:
•
단독주택 4개
•
대형 건물 8개
건물 용도:
•
공동주택
•
사무실
•
학교
•
식당
•
식품매장
배관 재질:
•
콘크리트
•
플라스틱
시스템 연식:
•
1년 ~ 13년
이었다.
4. 계절별 조사
다음 세 건물은:
•
단독주택
•
사무실
•
학교
계절 변화를 보기 위해 분기별(quarterly) 조사하였다.
또한:
•
Alternaria
•
Cladosporium
알레르겐 농도를:
•
봄
•
여름
•
가을
동안 반복 측정하였다.
추가적으로 세 건물에서는:
•
긴 배관
•
곡관(curves)
•
공기 흐름 방향 변화
가 미생물 농도에 미치는 영향을 보기 위해 중간 지점 샘플링도 수행하였다.
5. 미생물 측정 방법
생존 가능한 곰팡이 및 박테리아 측정을 위해:
Slit-Sampler 사용
배양배지:
•
Malt Extract Agar(MEA): 곰팡이
•
Tryptic Soy Agar: 박테리아
다단 액체 임핀저(Multistage Liquid Impinger)
인산완충식염수(PBS + Tween 20)를 사용하였다.
이 장비는:
•
크기별 선택적 포집(size-selective sampling)
•
알레르겐 포함 포자 포집
에 사용되었다.
6. 배양 및 분석
•
곰팡이: 실온 5일 배양
•
박테리아: 30℃ 배양
후:
•
집락 수(count)
•
현미경 동정(genus level)
을 수행하였다.
결과는:
공기 1m³당 집락형성단위(CFU/m³)
로 표현하였다.
7. 알레르겐 분석
공기 중 곰팡이 알레르겐 정량을 위해:
ELISA(효소면역측정법)
을 사용하였다.
대상:
•
Cladosporium herbarum
•
Alternaria tenuis
환자 혈청(serum)을 이용해 분석하였다.
결과는:
공기 1m³당 Biological Units(BU/m³)
로 계산하였다.
8.먼지 샘플 분석
배관 양 끝에서 먼지를 채취하였다.
분석 항목:
•
생존 가능한 포자
•
단백질 농도
•
알레르겐 함량
결과 단위:
•
CFU
•
mg protein
•
BU/g dust
였다.
결과(Results)
1. 생존 가능한 포자 및 박테리아
전반적으로:
•
지중 배관 내부 공기 중 곰팡이 포자 및 박테리아 농도는
•
외기보다 낮았다.
특히:
•
대형 건물 시스템에서 감소 폭이 더 컸다.
공급 공기에서는:
매우 낮은 농도의 박테리아와 곰팡이 포자만 검출되었다.
2. 주요 곰팡이 종류
외기에서 가장 우세한 곰팡이는:
Cladosporium
이었다.
비율:
•
연중 60~90%
•
여름에는 거의 100%
였다.
그 외:
•
Penicillium
•
Aspergillus
•
Botrytis
•
Alternaria
•
Fusarium
•
Mucor
등이 검출되었다.
공급 공기에서 포자 감소는:
주로 Cladosporium 감소 때문이었다.
일부 지중 배관에서는:
•
Penicillium
또는
•
Aspergillus
가 일시적으로 증가하기도 했으나,
필터 이후에서는 증가하지 않았다.

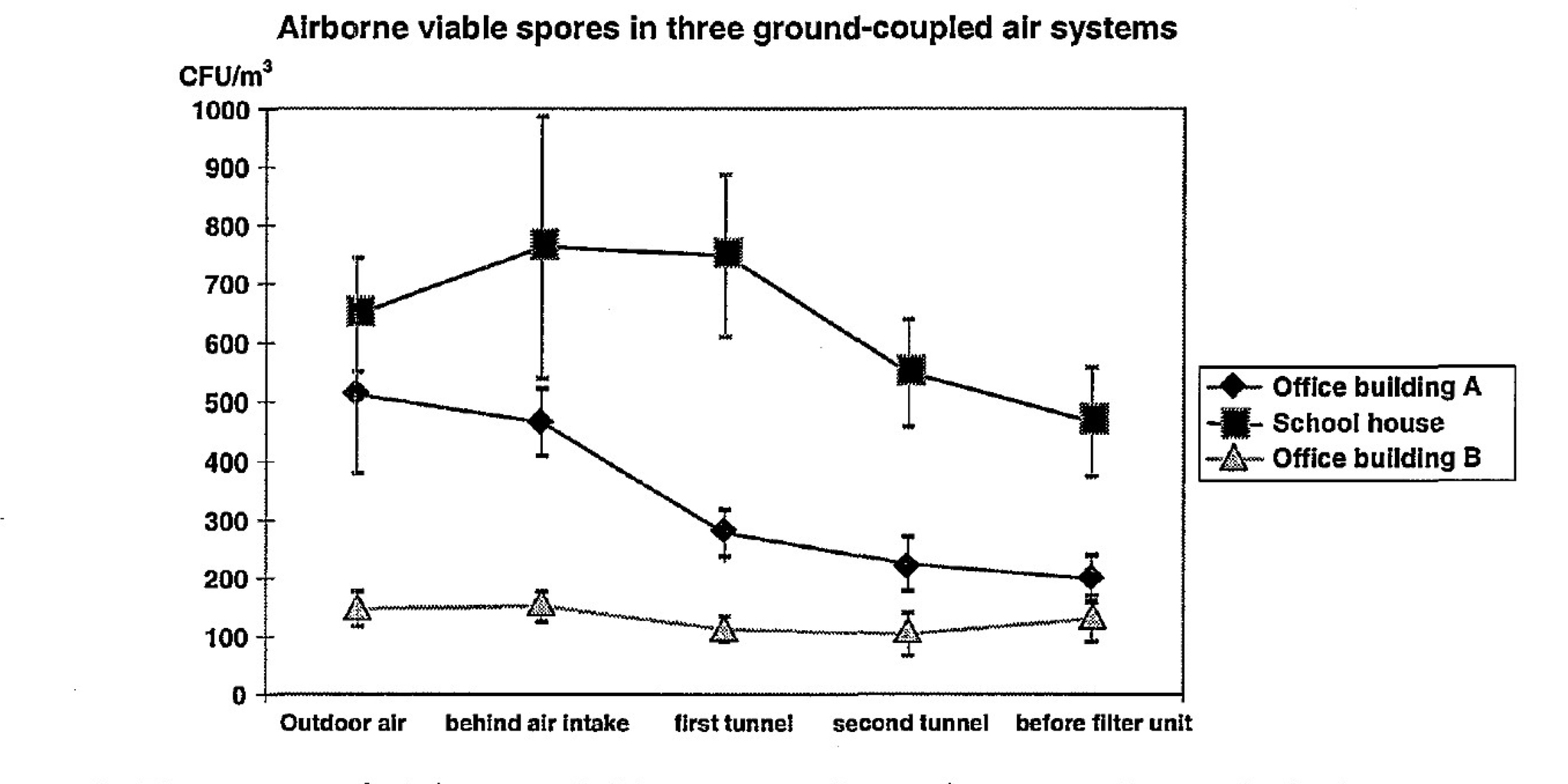

3. 배관을 따라 감소하는 미생물
추가 측정 결과:
생존 가능한 포자 농도는 배관을 따라 점진적으로 감소하였다.
이는:
•
침전(sedimentation)
•
충돌 부착(impaction)
때문으로 해석되었다.
즉:
•
포자가 배관 바닥과 벽에 붙는다는 의미이다.
배관 먼지 분석 결과:
•
배관 끝부분에서 침전 포자 농도가 더 높았다.
Cladosporium이 가장 우세하였다.
4. 알레르겐 결과
Cladosporium 알레르겐 농도는:
•
생존 가능한 포자 수와 약하지만 유의미한 상관관계를 보였다.
반면:
•
Alternaria 알레르겐은
•
포자 수와 유의미한 상관관계를 보이지 않았다.
핵심 결과
외기에서는:
•
알레르겐과 포자 농도가 상관성을 보였다.
그러나 공급 공기에서는:
•
생존 가능한 포자가 거의 없어도,
•
알레르겐은 여전히 존재하였다.
즉:
포자가 죽거나 제거되어도 알레르겐 단백질은 남을 수 있다.
논의(Discussion)
본 연구는:
•
지중 매설 배관 내부에서 미생물 증식이 발생할 가능성에 대한 우려 때문에 수행되었다.
그러나 결과는:
유해한 미생물 증식은 발생하지 않았으며,
대부분의 경우:
공기 중 생존 가능한 포자 및 박테리아 농도는 오히려 감소하였다.
반면:
•
Cladosporium
•
Alternaria
알레르겐은:
•
포자가 거의 없는 경우에도 존재하였다.
알레르겐 농도는:
•
외기보다 낮았지만,
•
알레르기 반응에 기여할 가능성은 여전히 존재한다.
재질·연식 영향
배관:
•
재질
•
연식
에 따른 차이는 발견되지 않았다.
그러나:
•
시스템 크기
•
전체 공기 유량
은 미생물 감소 정도에 영향을 미치는 것으로 보였다.
특히:
•
단독주택과 대형 건물 사이에 큰 차이가 관찰되었다.
결론
본 연구에 따르면:
지중 매설 공기-대지 열교환기의 운영은 허용 가능하다.
단:
•
정기적인 점검
•
적절한 청소 설비
가 반드시 필요하다.
