<월간 디테일> 기초 수평 평활도 및 열교 없는 패시브하우스 목조주택 기초 XPS 일체 타설

<월간 디테일> 기초 수평 평활도 및 열교 없는 패시브하우스 목조주택 기초 XPS 일체 타설

사이프러스9
장소와 공간, 디자인, 건축과 도시 / 공간 기획, 하우징. 건축 디자인, 소규모 부동산 개발 및 컨설팅, 패시브 하우스
https://www.cypress9.com/
최초 작성일 2024/12/04

디테일 개요

•
본 디테일은 패시브하우스 목조주택 기초 공사와 관련된 내용으로 <<월간 디테일> 품질과 경제성을 고려한 패시브하우스 목조주택 기초 공사를 위한 상세도> 관련 추가 내용 임.
•
교 없는 패시브하우스 목조주택 기초 XPS 일체 타설 방법 및 기초 콘크리트 수평 평활도 확보 방법 등에 관한 내용 임.

디테일 요약 및 특기사항

▍ 디테일 요약

•
열교 없는 패시브하우스 목조주택 기초 XPS 일체 타설 방법으로 경제성과 기초 콘크리트 수평 평활도 관리를 위한 디테일 및 시공 방법 임.
•
외국의 경우 이와 관련된 많은 자재들이 있지만, 국내의 경우 이와 관련된 자재가 거의 없으나, 이지블럭에서 생산하고 있는 단열재 스크류(이지블럭) L=195 등을 활용하여 XPS 단열재를 결속하여 유로폼 거푸집 대신 활용하고자 함.
•
또한, 목조주택에서 기초 평활도는 중요한 문제로 통상 기초 콘크리트 타설 후 셀프레벨링을 작업을 통해 수평을 확보한 후 토대목 작업하는 경우 일반적이나, 셀프레벨링 제품, 온습도 환경, 작업 방법에 따라 제 기능을 확보하지 못하는 경우도 빈번함.
•
기초 평활도는 콘크리트 자체 수평 평활도를 확보하는 것이 가장 이상적인 방법 임.
•
본 디테일에서는 기초 수평 평활도를 위해 잡석 다짐 후 버림콘크리트 대신 석분을 혼용하여 기초 하부 단열재 포설 전 최대한 평활도를 확보하고자 함이며, 측면 단열재 상부에서 다시 한번 수평 레벨을 보완하여 2단계 작업을 통해 기초 콘크리트 수평 평활도를 확보하고자 함.

▍ 디테일 관련 공정 및 특기사항

*** 관계 공종 분류는 ‘토공사’, ‘부대토목공사’, ‘철근콘크리트공사’, ‘단열공사’로 구성
*** 시공 순서 및 공정은 <<월간 디테일> 품질과 경제성을 고려한 패시브하우스 목조주택 기초 공사를 위한 상세도 >와 같음. 다만 아래 방법에 따라 일부 순서가 변경될 수 있음.
•
— 기초 하부 단열재 XPS
◦
버림콘크리트 혹은 석분 위 외곽 먹 작업 후 외곽 측 XPS 포설

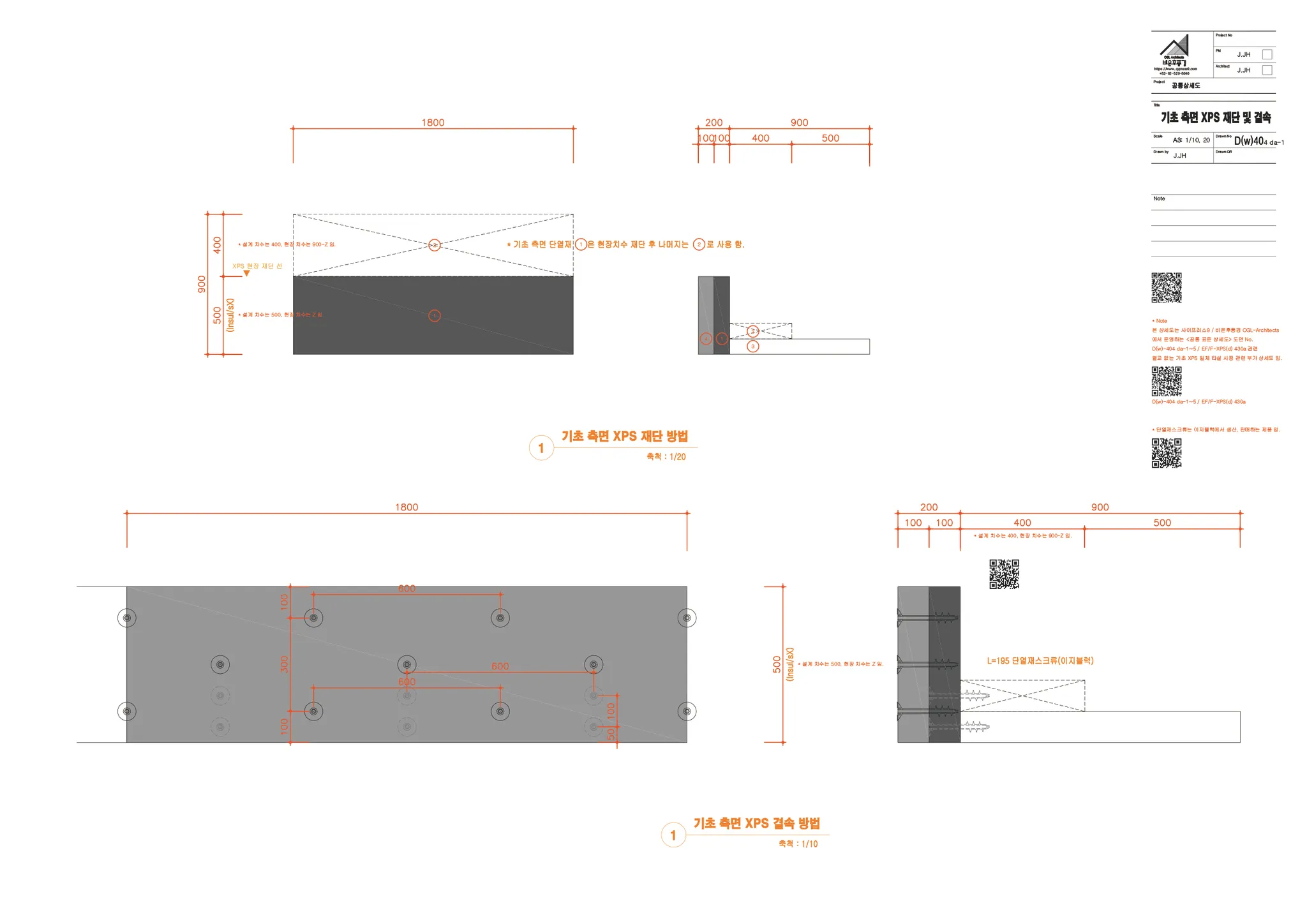

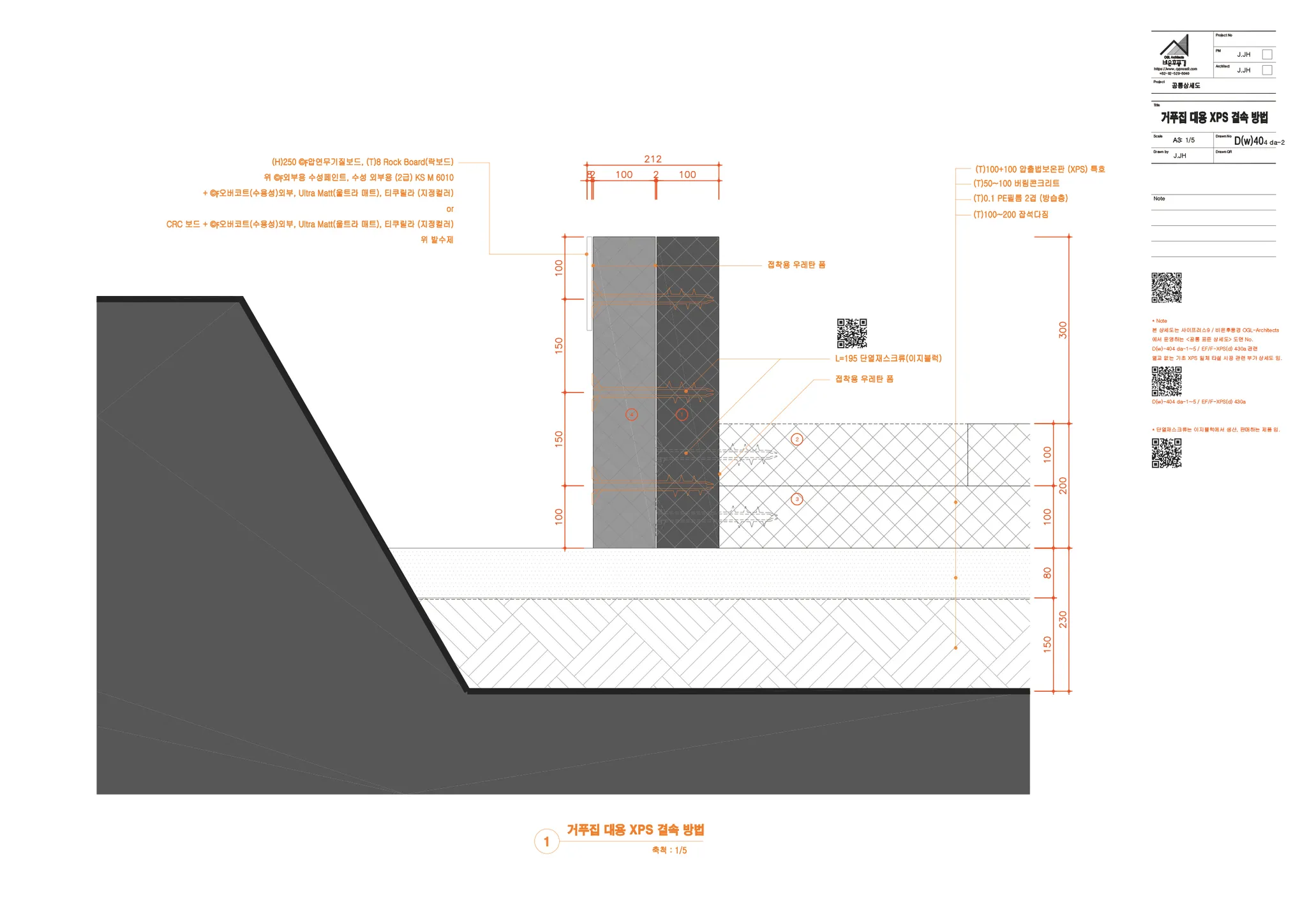

— 기초 측면 단열재 XPS 재단 및 결속
◦

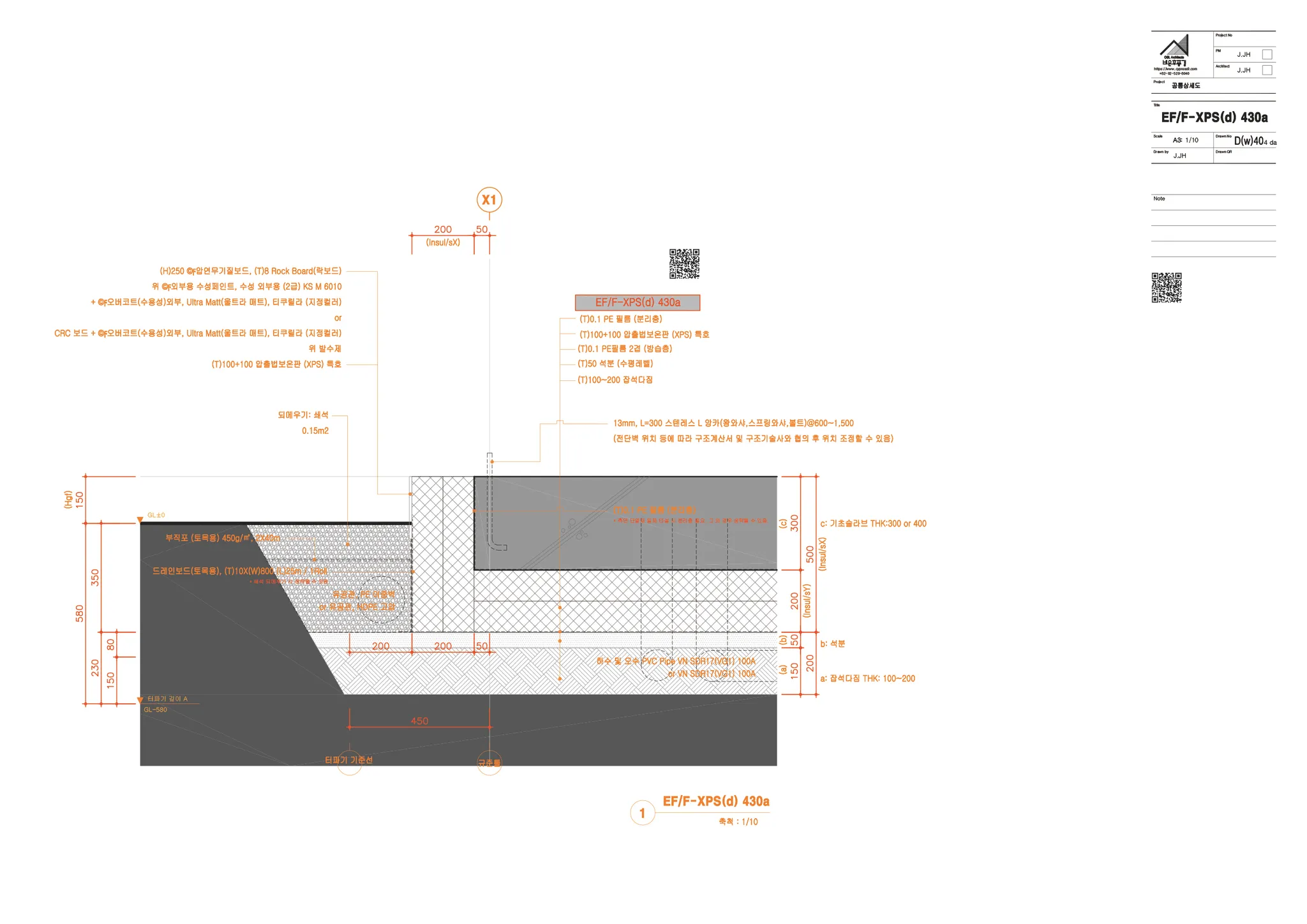

기초 측면 XPS 재단은 상세도 EF/F-XPS(d) 430a-1~5 중 a-1 (아래 상세도)와 같이 재단.
◦
재단 후 단열재 스크류(이지블럭) L=195 으로 단열재간 결속
— 가설 목재 등 설치
◦

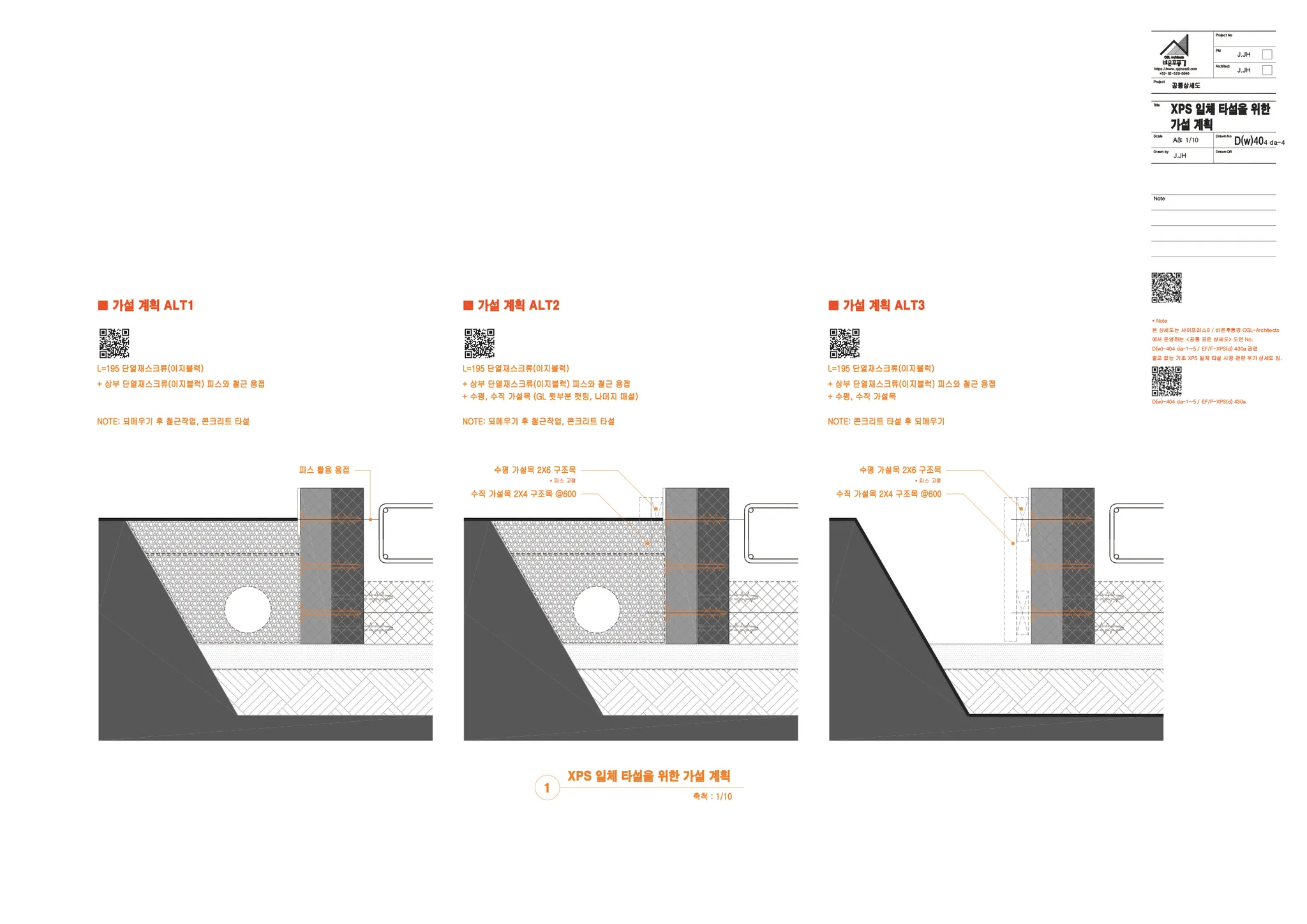

현재 3가지 방법에 검토 중
▪
가설 목재 계획 ALT1 (되메우기 후 철근 작업, 콘크리트 타설)
•
상부 단열재 스크류(이지블럭) 피스 삽입 후 철근과 용접
▪
가설 목재 계획 ALT2 (되메우기 후 철근 작업, 콘크리트 타설)
•
상부 단열재 스크류(이지블럭) 피스 삽입 후 철근과 용접 + 수평, 수직 가설목 (GL 윗 부분 컷팅, 나머지 매설)
▪
가설 목재 계획 ALT3 (콘크리트 타설 후 되메우기)
•
상부 단열재 스크류(이지블럭) + 수평, 수직 가설목

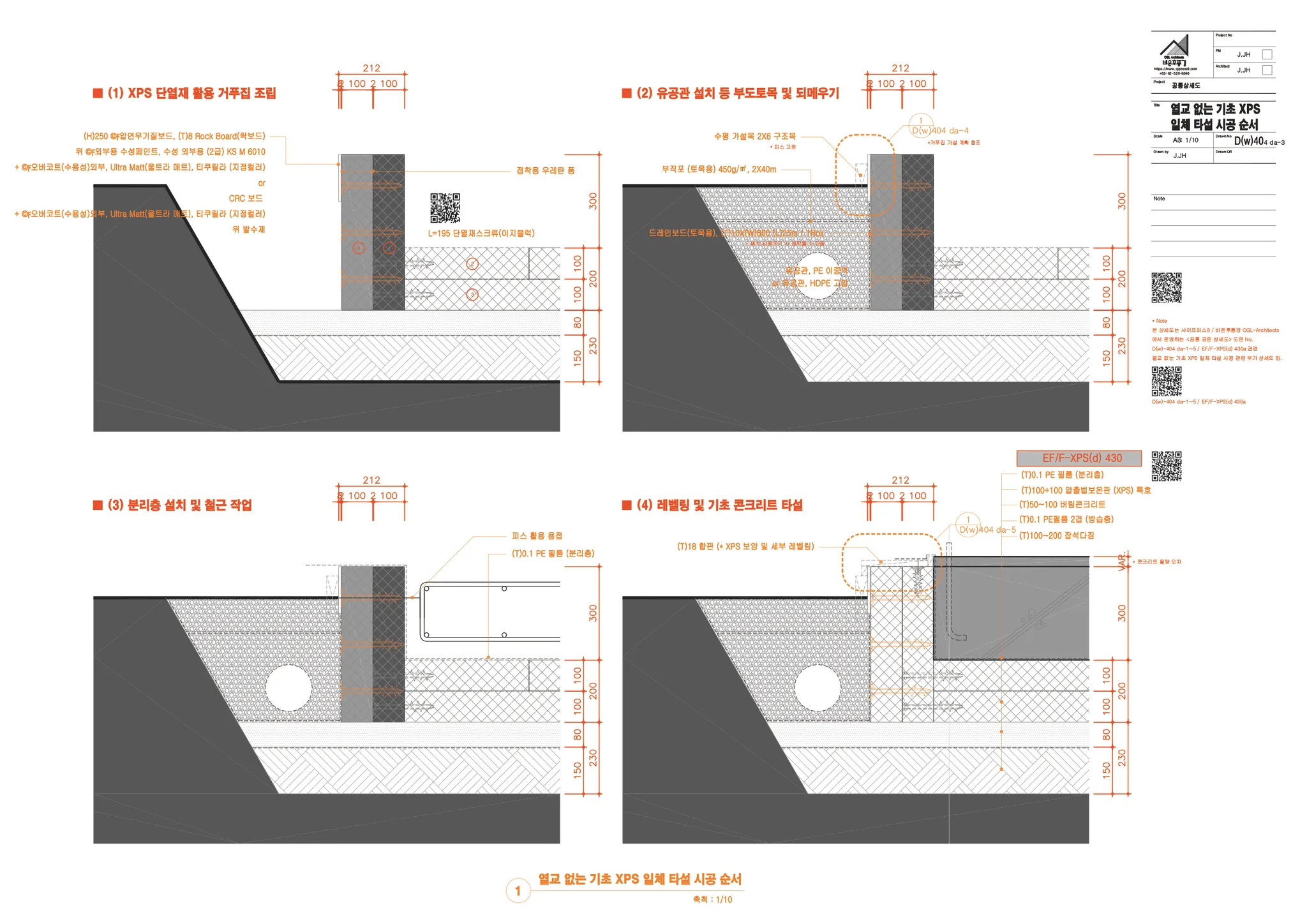

— 시공 순서
◦
가설 목재 설치 등 방법에 따라 2가지 경우
▪
(1) 단열재 결속 + 우수관 등 부대토목 + 철근 + 레벨링 및 콘크리트 타설
•
상부 단열재 스크류(이지블럭) 피스 삽입 후 철근과 용접
▪
(2) 단열재 결속 + 철근 + 레벨링 및 콘크리트 타설 + 우수관 등 부대토목
•
상부 단열재 스크류(이지블럭) 피스 삽입 후 철근과 용접 + 수평, 수직 가설목 (GL 윗 부분 컷팅, 나머지 매설)
— ℠기초 콘크리트 수평 평활도
◦

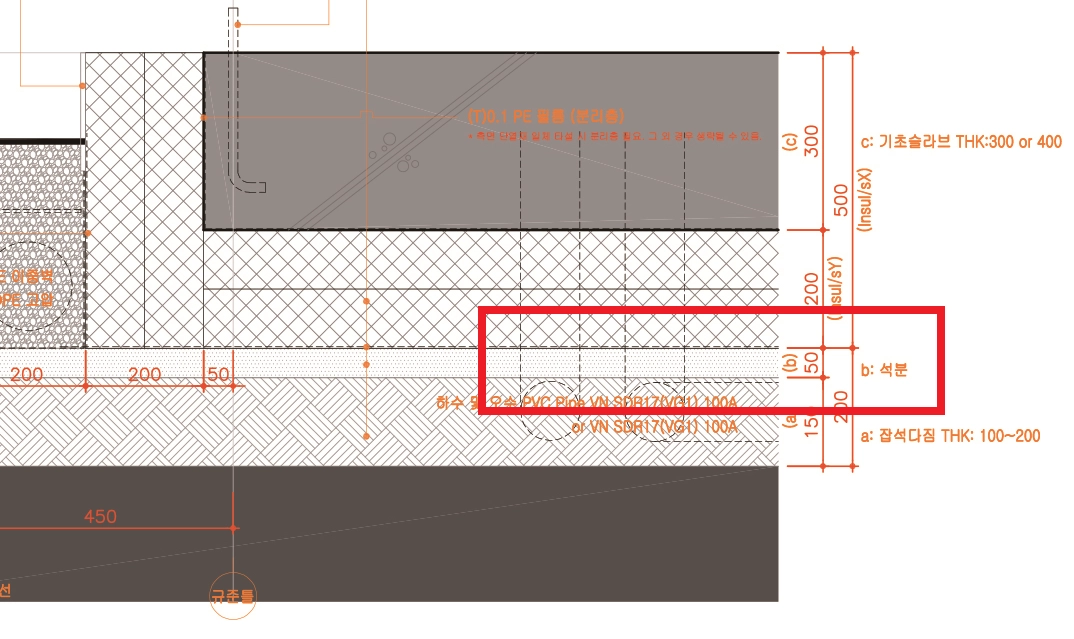

1차 레벨링 / 석분
▪
잡석 다짐층에서 수평 평활도를 확보하는 것은 현실적으로 쉽지 않음.
▪
버림콘크리트층 역시 현실적으로 쉽지 않으며, 버림콘크리트층에서 수평 레벨 확보를 하지 못한다면 버림콘크리트는 사실상 의미가 없음.
▪
먹 작업은 기초 외곽선만 필요함으로 석분층에서 먹 작업은 크게 무리 없음.
▪
석분층일 경우 잡석층은 (T)150 일 경우, 하층부는 ∅40mm 골재(재생 혼합) 상층부는 ∅25mm 골재(재생 혼합) 을 혼용한 후 석분 포설후 다짐 작업과 병행하여 수평 레벨링 작업.
◦

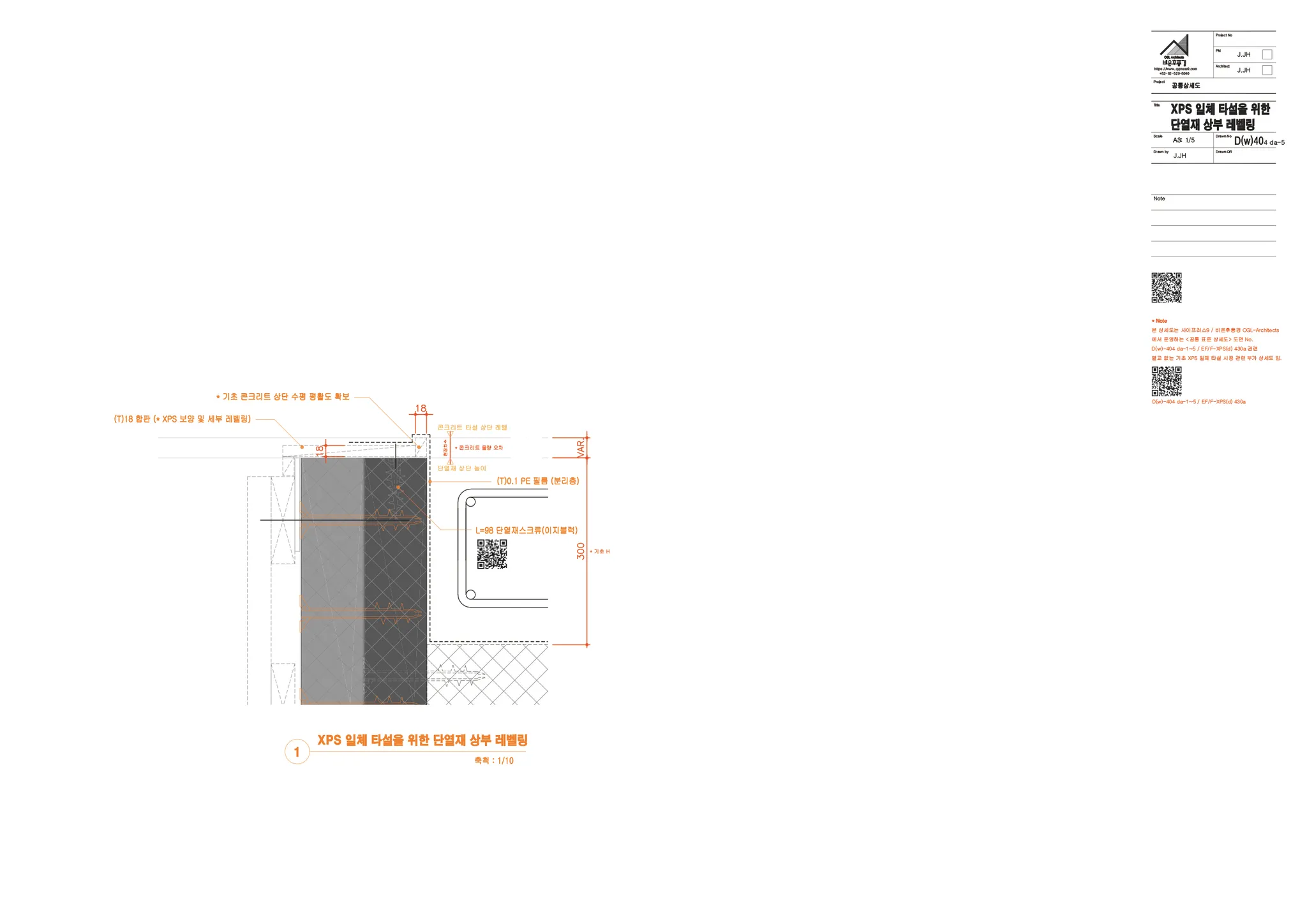

2차 레벨링 / 측면 XPS 상단
▪

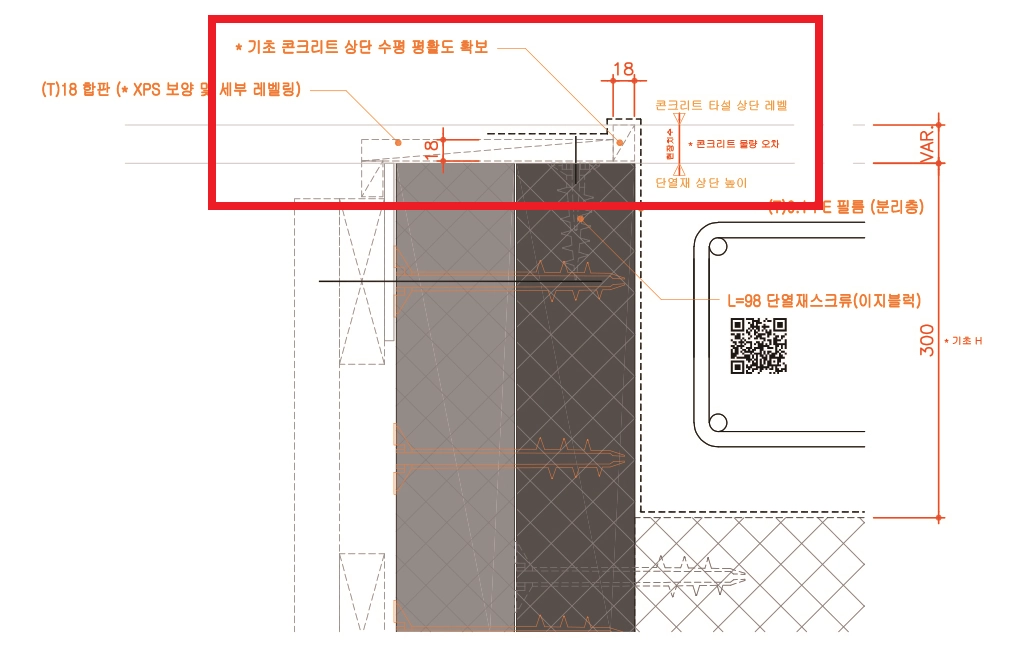

석분층에서 미흡한 수평 평활도는 기초 측면 단열재 XPS 상단에서 추가 작업.
▪
수평 합판은 단열재 스크류(이지블럭) L=95 로 고정 후 수직 합판으로 세부 평활도 확보.
▪
분리층으로 사용되는 (T)0.1 PE 필름 (분리층) 은 합판 상부까지 덮어 콘크리트 페이스트 방지 및 단열재 상부 보양 목적으로 활용.
